ما هو المحتوى التوافقي للمحرك الأنبوبي المتناوب؟

كمورد للمحركات الأنبوبية ذات التيار المتردد، غالبًا ما يتم سؤالي عن المحتوى التوافقي لهذه المحركات. في منشور المدونة هذا، سأشرح ما هو المحتوى التوافقي، وسبب أهميته في المحركات الأنبوبية ذات التيار المتردد، وكيف يمكن أن يؤثر على أداء هذه المحركات وعمرها.

ما هي التوافقيات؟

التوافقيات هي تيارات أو جهود كهربائية لها ترددات تمثل مضاعفات صحيحة للتردد الأساسي لنظام طاقة التيار المتردد. في معظم أنظمة الطاقة، يكون التردد الأساسي 50 هرتز أو 60 هرتز، حسب المنطقة. لذا، سيكون تردد التوافقي الثاني 100 هرتز أو 120 هرتز، وسيكون تردد التوافقي الثالث 150 هرتز أو 180 هرتز، وهكذا.

يتم إنشاء هذه التوافقيات بواسطة الأحمال غير الخطية في النظام الكهربائي. الأحمال غير الخطية هي الأجهزة التي تسحب التيار بطريقة غير جيبية. في حالة المحركات الأنبوبية ذات التيار المتردد، فإن وجود المكونات الإلكترونية مثل أجهزة التحكم في السرعة، ومحولات التردد، ودوائر إمداد الطاقة يمكن أن يؤدي إلى عدم الخطية، مما يؤدي إلى توليد التوافقيات.

ما أهمية المحتوى التوافقي في المحركات الأنبوبية ذات التيار المتردد؟

1. جودة الطاقة

يمكن أن تؤدي التوافقيات إلى تدهور جودة الطاقة في النظام الكهربائي بشكل كبير. فهي تسبب تشويهًا للجهد، مما قد يؤدي إلى حدوث مشكلات في المعدات الكهربائية الأخرى المتصلة بنفس شبكة الطاقة. على سبيل المثال، يمكن أن تتسبب التوافقيات المفرطة في ارتفاع درجة حرارة المحولات والمحركات والكابلات، مما يقلل من كفاءتها وعمرها الافتراضي. في المحرك الأنبوبي الذي يعمل بالتيار المتردد، يمكن أن تؤدي جودة الطاقة الرديئة إلى أداء غير متناسق، وزيادة استهلاك الطاقة، والفشل المبكر للمحرك.

2. الأداء الحركي

يمكن أن يكون للمحتوى التوافقي أيضًا تأثير مباشر على أداء المحرك الأنبوبي AC. التوافقيات يمكن أن تسبب خسائر إضافية في المحرك، مما يؤدي إلى انخفاض الكفاءة. يمكنهم أيضًا إنشاء نبضات عزم الدوران، والتي يمكن أن تؤدي إلى اهتزاز وضوضاء في المحرك. ولا يؤثر هذا على تجربة المستخدم فحسب، بل يمكن أن يسبب أيضًا ضغطًا ميكانيكيًا على المحرك والمكونات المرتبطة به، مما يؤدي إلى التآكل بمرور الوقت.

3. الالتزام بالمعايير

وضعت العديد من البلدان والصناعات معايير للمستويات المقبولة من التشوه التوافقي في الأنظمة الكهربائية. على سبيل المثال، يحدد معيار IEEE 519 في الولايات المتحدة ومعيار IEC 61000 - 3 - 2 في أوروبا حدود التيارات التوافقية وتشويه الجهد. يمكن أن يؤدي عدم الامتثال لهذه المعايير إلى فرض عقوبات وقد يحد أيضًا من إمكانية تسويق المحركات الأنبوبية ذات التيار المتردد.

قياس المحتوى التوافقي في المحركات الأنبوبية المتناوبة

لقياس المحتوى التوافقي لمحرك أنبوبي يعمل بالتيار المتردد، يتم استخدام معدات متخصصة مثل أجهزة تحليل الطاقة. يمكن لهذه الأجهزة قياس حجم وتكرار التوافقيات الموجودة في أشكال موجة التيار والجهد للمحرك. يتم عرض النتائج عادة في شكل طيف توافقي، والذي يوضح سعة كل مكون توافقي بالنسبة للتردد الأساسي.

يعد التشوه التوافقي الكلي (THD) مقياسًا شائع الاستخدام لتحديد المحتوى التوافقي الإجمالي. يتم تعريفها على أنها نسبة قيمة الجذر - المتوسط ​​- المربع (RMS) لجميع المكونات التوافقية إلى قيمة RMS للتردد الأساسي. يشير انخفاض THD إلى مصدر طاقة أنظف مع تشويه توافقي أقل.

التحكم في المحتوى التوافقي في المحركات الأنبوبية المتناوبة

هناك عدة طرق للتحكم في المحتوى التوافقي في المحركات الأنبوبية المتناوبة:

1. التصفية

إحدى الطرق الأكثر شيوعًا هي استخدام المرشحات التوافقية. تم تصميم هذه المرشحات لامتصاص أو حجب ترددات توافقية معينة، مما يقلل من كمية التيار التوافقي المتدفق إلى نظام الطاقة. غالبًا ما تستخدم المرشحات السلبية، والتي تتكون من ملفات حث ومكثفات ومقاومات، لهذا الغرض. يمكن للمرشحات النشطة، التي تستخدم الدوائر الإلكترونية لتوليد توافقيات مضادة، أن توفر تحكمًا أكثر دقة وديناميكية في المحتوى التوافقي.

2. تحسين التصميم

من خلال تحسين تصميم المحرك الأنبوبي المتناوب والمكونات الإلكترونية المرتبطة به، يمكن تقليل توليد التوافقيات إلى الحد الأدنى. على سبيل المثال، استخدام دوائر إمداد الطاقة عالية الجودة مع عدم الخطية المنخفضة وتقنيات التأريض المناسبة يمكن أن يقلل من إدخال التوافقيات. بالإضافة إلى ذلك، فإن استخدام خوارزميات التحكم المتقدمة في وحدات التحكم في سرعة المحرك يمكن أن يساعد في تسهيل شكل الموجة الحالية وتقليل التشوه التوافقي.

عروض المحركات الأنبوبية ذات التيار المتردد

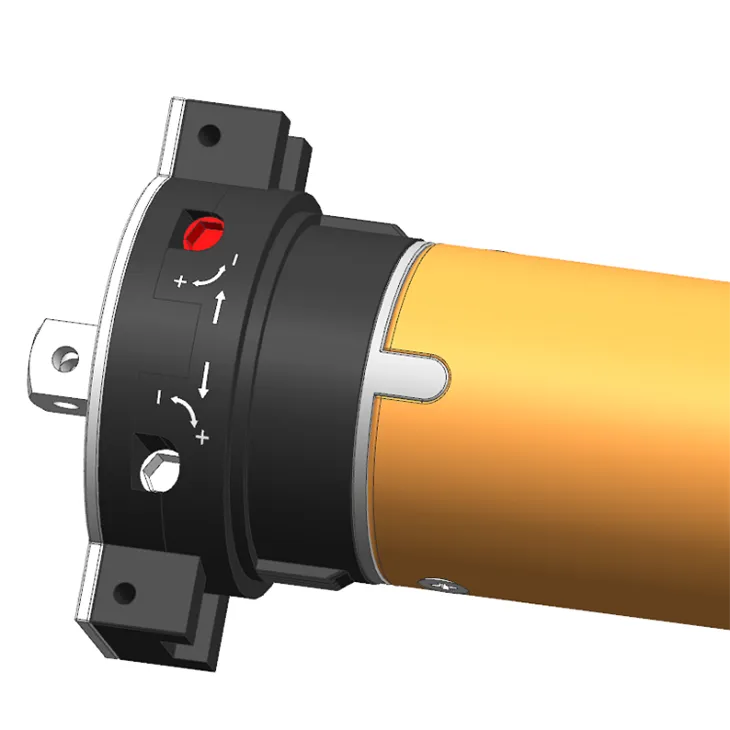

في شركتنا، نحن نقدم مجموعة من المحركات الأنبوبية ذات التيار المتردد ذات المحتوى التوافقي المنخفض. ملكنامحرك أنبوبي للراديو الإلكتروني مقاس 45 ممتم تصميمه بمكونات إلكترونية متقدمة وخوارزميات تحكم لتقليل توليد التوافقيات. إنه يوفر تشغيلاً سلسًا وفعالاً، مع تقليل الاهتزاز والضوضاء.

المحرك أنبوبي راديو مقاس 45 ممهو خيار شعبي آخر. إنها توفر أداءً موثوقًا ومناسبة لمجموعة متنوعة من التطبيقات، بدءًا من الستائر السكنية صغيرة الحجم وحتى أنظمة التظليل التجارية واسعة النطاق.

بالنسبة لأولئك الذين يحتاجون إلى المزيد من الخيارات اليدوية، لدينامحرك أنبوبي راديو يدوي 45 مميجمع بين راحة التحكم اللاسلكي والقدرة على تشغيل المحرك يدويًا عند الحاجة. تم تصميم جميع محركاتنا لتلبية أو تجاوز المعايير الدولية ذات الصلة للتشوه التوافقي، مما يضمن جودة عالية وأداء موثوقًا.

خاتمة

يعد المحتوى التوافقي للمحرك الأنبوبي AC عاملاً مهمًا يمكن أن يؤثر بشكل كبير على أدائه، وجودة الطاقة، والامتثال للمعايير. من خلال فهم أسباب وتأثيرات التوافقيات وتنفيذ تدابير التحكم المناسبة، يمكننا التأكد من أن محركاتنا الأنبوبية ذات التيار المتردد توفر تشغيلًا فعالاً وموثوقًا وطويل الأمد.

إذا كنت مهتمًا بمعرفة المزيد عن محركاتنا الأنبوبية AC أو لديك أي أسئلة بخصوص المحتوى التوافقي والتحكم فيه، فلا تتردد في الاتصال بنا. نحن دائمًا على استعداد لمساعدتك في العثور على أفضل الحلول الحركية التي تناسب احتياجاتك الخاصة.

مراجع

• IEEE 519 - 2014، "الممارسات والمتطلبات الموصى بها من IEEE للتحكم التوافقي في أنظمة الطاقة الكهربائية".
• IEC 61000 - 3 - 2، "التوافق الكهرومغناطيسي (EMC) - الجزء 3 - 2: الحدود - حدود انبعاثات التيار التوافقي (تيار دخل المعدات ≥ 16 أمبير لكل مرحلة)".
• تشابمان، إس جي، "أساسيات الآلات الكهربائية". ماكجرو - هيل التعليم، 2012.
